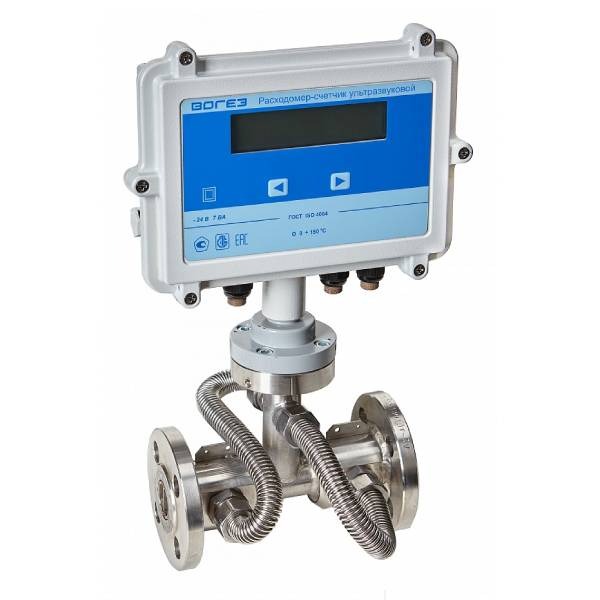

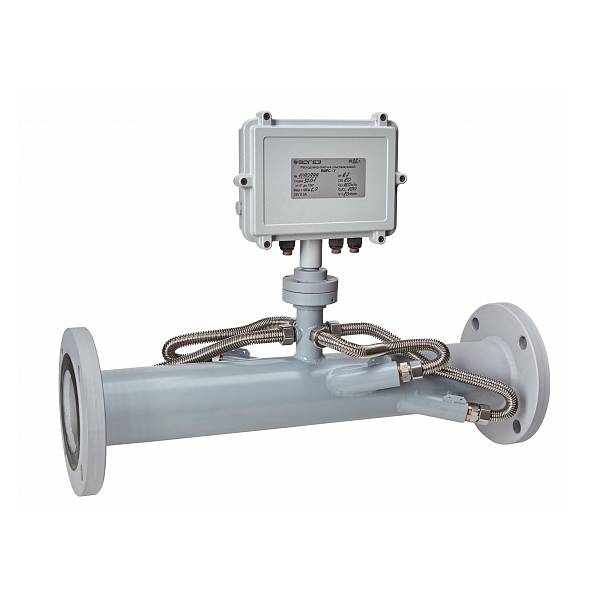

Двухлучевые расходомеры-счетчики ультразвуковые ВИРС-У — это приборы для сверхточного и надежного измерения расхода в трубопровода. Аппарат устанавливается с минимальными затратами и просто обслуживается после установки. Высокая точность измерений обусловлена двумя парами ультразвуковых датчиков.
| Номинальный диаметр DN, мм. | Размеры, не более, мм. | |||
| L* | D | D1 | H | |
| 50 | 500 | 160 | 125 | 400 |
| 65 | 500 | 180 | 160 | 235 |
| 80 | 600 (700) | 195 | 160 | 215 |
| 100 | 600 (700) | 215 | 180 | 235 |
| 125 | 600 (700) | 245 | 210 | 480 |
| 150 | 600 (700) | 280 | 240 | 300 |
| 200 | 700 | 335 | 295 | 355 |
| 250 | 700 | 405 | 355 | 425 |
| 300 | 700 | 460 | 410 | 480 |
| 350 | 800 | 520 | 470 | 740 |
| 400 | 900 | 580 | 525 | 600 |
| 450 | 900 | 640 | 585 | 850 |
| 500 | 1000 | 710 | 650 | 910 |
| 600 | 1000 | 840 | 770 | 1025 |
| 700 | 1100 | 910 | 840 | 1105 |
| 800 | 1200 | 1020 | 950 | 1210 |
| 1000 | 1200 | 1255 | 1170 | 1430 |
| 1200 | 1400 | 1485 | 1390 | 1640 |
| 1400 | 1550 | 1675 | 1590 | 1840 |
| 1600 | 1650 | 1915 | 1820 | 2060 |
| 1800 | 1750 | 2115 | 2020 | 2260 |
| 2000 | 1860 | 2325 | 2230 | 2460 |
| До преобразователя | После преобразователя | ||
| Рекомендуемое | Допустимое | ||
| — гильза термометра 0,03D<d<0,13D | 5DN | Не менее 3DN | Не менее 3DN |
| — колено, полностью открытая задвижка (вентиль), тройник, расширение или сужение потока (конусность 8°) | 10DN | Не менее 7DN | Не менее 3DN |
| — внезапное расширение потока, кран, симметричный вход в трубу после емкости, грязевик, группа колен в одной плоскости.* | 15DN | Не менее 10DN | Не менее 3DN |
| — группа колен в разных плоскостях, не полностью открытая задвижка (вентиль), совмещенные местные сопротивления, смешивающейся более, чем на 10°С | 20DN | Не менее 15DN | Не менее 3DN |
* При невозможности обеспечить необходимые прямые участки рекомендуется применять струевыпрямители производства ООО «ВОГЕЗЭНЕРГО». Струевыпрямители устанавливаются на расстоянии не менее 5DN перед расходомером и эффективно спрямляют поток жидкости, особенно в случае сильнодеформированного профиля.
** Группу колен считают таковой, если расстоянии между коленами не превышает 5DN.
*** Совмещенными считают такие местные сопротивления, расстояние между которыми не превышает 5DN.
Компания «Инженерные Решения» (ООО «СоюзКран») предлагает купить расходомеры-счетчики двухлучевые в Челябинске и Челябинской области по доступной цене. Доставляем продукцию в любую точку России. Оказываем помощь в монтаже и подборе. Двухлучевые ультразвуковые расходомеры-счетчики ВИРС-У производятся на предприятии компании «ВОГЕЗ» в Республике Беларусь.
